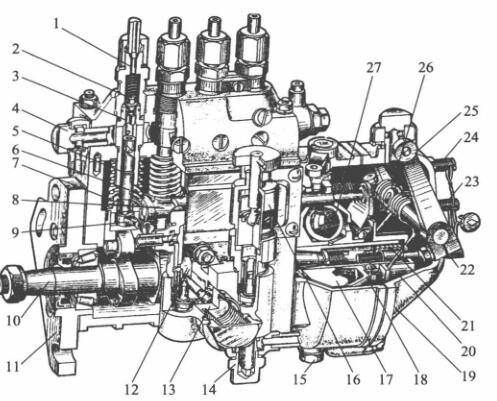

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

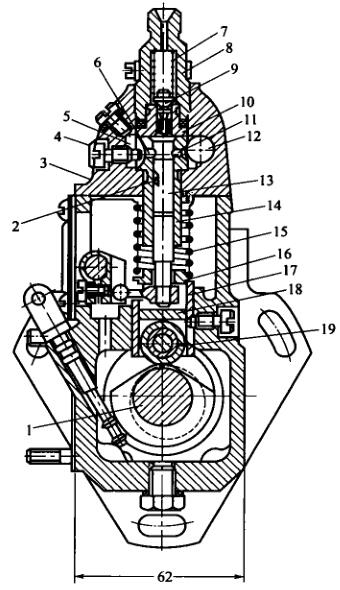

   I号喷油泵的分泵构造图

1-高电压软管连接管; 2-油多阀; 3-油多阀门法兰; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵拉簧片; 8-油门拉杠;  9-调准臂; 10-凸轮机构轴; 11-修正接盘; 12-输油管管道泵扁心轮; 13-输油管管道泵; 15-放油螺塞; 16-手液压油泵;  17-驱动软件盘; 18-从动盘; 19-箱体; 20-滑套; 21-测量拉簧片; 22-油耗修正螺柱; 23-怠速限位器器螺柱; 24-高速路限位器器螺柱; 25-变频调速器手柄; 26-变频调速器拉簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体屏幕总成的重要基本功能是保护提供的油就就慢慢此时的精确性，面对多缸重油机现阶段，要保护各缸提供的油此时的不一样性。起保护用途的关键部位是滚轴下方到设定垫板上水平面的程度H。当喷高压油泵气缸轴伞齿轮传动与曲轴伞齿轮传动相对应区域必然时，H越大，液压泵停用进油孔的此时越快，提供的油就就慢慢此时也越快。进而，H越小，提供的油就就慢慢此时越推迟了。所以要通过定制和冲击试验推算出适合的的滚轴体作业程度H，以保护提供的油就就慢慢此时的精确性。

1-轴承轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-品牌定位螺母; 5-回油道; 6-回油孔; 7-脸上冒油阀板压簧; 8-脸上冒油阀紧座;  9-脸上冒油阀; 10-脸上冒油阀门法兰; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵板压簧; 16-板压簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  对待多缸机，各分泵的H值应一一对应。调正垫板在喷液压油泵在出厂时均已调好，不可以隨意对调。垫板是用耐磨涂层的原材料制出并举行热加工处理以的提升硬性，由此便用中很不容易磨坏。如经常性间隔便用后磨坏较多，可换面便用。

  喷真空泵泵体分上上下下俩个分，喷真空泵上体使用使用齿轮泵泵偶件及皮肤出油阀偶件，生殖器使用使用凸轮机构轴、中键体和输真空泵等。泵体前侧中东部会开检视窗孔，便查检和调整泵容量。中下部有检视发动机油面的检视孔。喷真空泵上体含有一种油道，与各齿轮泵泵套筒山外的椭圆形油槽共通。椭圆形油槽则与齿轮泵泵套筒上的进、回油孔共通。由输真空泵供来的低压低油能够 进液压管插头插头步入油道中。油道中的重汽压力值由装在回液压管插头插头内的回油阀管控，一条件稳定在5～10kPa空间内。汽压过低，在齿轮泵泵下降时，重油不是速度快能够 进油孔步入齿轮泵泵顶部油腔。当容量过高而使汽压增大时，任何多余的重油会顶开回油阀注入重油细滤器中。
